Trazado patrón base parte superior del cuerpo (Blusa básica)


Actualizado 19/02/2012.  El siguiente tutorial les enseñará las nociones básicas para comenzar con el trazado de patrones, luego de haber experimentado con varios, este método es el que mejor me ha funcionado, no es un invento mío, adquirí los conocimientos fundamentales y con la práctica hice una que otra adaptación, seguramente ustedes encontrarán alguna que se que vaya mejor a sus necesidades y contexturas.

Una vez terminado el trazado lo mejor es que lo transfieras a un liencillo fino (marcando todas las líneas principales y pinzas) luego con una bastilla a mano cierra las pinzas, une un costado y un hombro, póntelo y cierras el otro costado y el otro hombro, con ayuda de otra persona, aguja e hilo en mano (de diferente color) ajusta las pinzas, la caída de hombro, la simetría de ambos lados del cuerpo y todo lo que creas necesario, sácate el patrón y observa lo que has obtenido.  Estas modificaciones deberás llevarlas al patrón de papel antes de cortar la tela definitiva.Puede hacer el trazo directamente sobre la tela. También, posiblemente, deba hacer varias pruebas hasta obtener un trazado perfecto.

Antes de comenzar

En principio debes disponer de un pliego de papel craft, vegetal o bond de 70 x 90cm (para utilizarla doblada a lo largo 45x70cm) y si eres de talla grande la utilizaremos sin doblar, una regla de 80 cm, una escuadra de 90 grados, una plantilla para trazar curvas de modistería (opcional), y fundamental, descarga e imprime la Tabla de medidas Auxiliares para trazado de blusa y vestido de Dama



Como hoja de cálculo si te interesa obtener las fórmulas AQUI


Medidas a utilizar

Medidas Principales:

CB = Contorno de Busto
CC = Contorno de Cintura
CK = Contorno de Cadera
AB = Altura de Busto (no es lo mismo que Altura de Axila)
SB = Separación de Busto
TD = Talle Delantero
TE = Talle Espalda
AK = Altura de Cadera

Medidas Auxiliares:

Las obtendrás de la Tabla de medidas auxiliares, la cual está calculada en base a la mitad de tu contorno de busto, por lo que deberás medirte dividir en dos esa medida y buscar la fila que te corresponda, Ej.:


La puedes descargar AQUI

LE = Largo de Escote
AE = Ancho de Escote
MH = Medida de Hombro (medida de referencia)
CH = Caída de Hombro
LS = Largo de Sisa
BD = Busto Delantero
BP = Busto Posterior

Comencemos el trazado

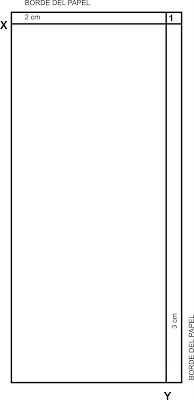

1) Sobre un pliego de papel, de más o menos 45x60 cm, trace la línea X a 2 cm del borde del papel y la línea Y a 3 cm del borde del papel.
2) La intersección entre X y Y será el Punto 1


Trazado de cuello, hombro y sisa parte delantera

1) Del punto 1 hacia abajo marca el largo escote (LE), Punto 2
2) Del punto 1 hacia la izquierda marca la medida ancho escote (AE), Punto 3
3) Del punto 3 a la izquierda marca la medida de hombro (MH) Punto 4. Mida su hombro y compare con esta medida, si resulta muy diferente utiliza su medida.
4) Del punto 4 hacia abajo marca la medida caída de hombro (CH) Punto 5
5) Del punto 5 hacia abajo marca la medida largo de sisa (LS) Punto 6.
6) Del punto 1 hacia abajo marca la medida de los puntos 4 y 6 marca el Punto 7, y traza una línea paralela a X desde el Punto 7
7) Del punto 7 hacia la izquierda marca la medida busto delantero (BD) Punto 8
8) Busca el centro entre 5 y 6 y marca el punto A
9) Del Punto A hacia la derecha mete 1 cm y marca el punto B
10) Del punto 6 hacia arriba sube 3 cm Punto C
11) Unir 2 y 3 con una curva de cuello
12) Unir 3 y 5 con una recta
13) Unir 5, B, C y 8 con una curva de sisa


Trazado cuerpo parte delantera

1) Del punto 1 hacia abajo llevar la medida del talle delantero (TD) Punto 9. Haciendo escuadra en 9 trazar una horizontal prolongada
2) Del punto 9 hacia abajo llevar la medida altura de cadera (AK) Punto 10. Haciendo escuadra en 10 trazar una horizontal prolongada.
3) Del 9 hacia la izquierda marcar la medida ¼ del contorno de cintura (CC) más 3 cm para pinza, marcar Punto 11 (por error nombrado como 10)
4) Del punto 10 hacia la izquierda marcar la medida ¼ del contorno de Cadera (CK) Punto 12
5) Unir los puntos 8 y 11 con una recta
6) Unir los puntos 11 y 12 con una curva muy suave


Cálculo y trazado de pinzas parte delantera

Cálculo de la pinza de sisa:

Talle delantero - Talle Espalda = Ancho de pinza
Ej: TD 41 - TE 38 = AP 3cm
Si el resultado obtenido corresponde a más de 4 cm, mira el tutorial correspondiente a  TEORIA DE PINZAS
Trazado:

1) De los Puntos 7, 9 y 10 llevamos la medida 1/2 Separación de Busto (SB), marcamos y unimos los Puntos F y G como se muestra en el esquema.
2) Del punto 1 bajamos Altura de Busto (AB) y marcamos un asterisco (*)
3) Haciendo escuadra en asterisco (*) a la izquierda dibujamos una horizontal que se intercepte con la línea de Separación de Busto, marcamos Punto D



4)  Del punto D hacia F bajamos 2 cm y marcamos un asterisco (*)
5) A cada lado del Punto F llevamos 1,5 cm y marcamos  asteriscos (*)
6) Del Punto g hacia arriba llevamos 7 cm, marcamos asterisco (*)
7) Unimos con línea recta como se muestra en el esquema para formar la pinza delantera del cuerpo.


8) Buscamos el centro entre los puntos 8 y 10 y marcamos el Punto E.
9) Unimos con una línea auxiliar los puntos D y E
10) Del punto D hacia E bajamos 2 cm y marcamos un asterisco (*)
11) A cada lado del punto E marcamos la mitad del ancho de pinza, marcamos Punto E' como muestra el esquema.
12) Desde esos puntos proyectamos dos rectas hacia D que se unan en el asterisco (*)
13) Del punto E hacia la izquierda marcamos 1,5 cm con un asterisco y unimos los puntos 8, asterisco (*), E'




Patrón Base Parte delantera

Ya tienes el patrón base sobre el cual podrás hacer las modificaciones que quieras para crear diferentes modelos, desde un Corset hasta una chaqueta.

No olvides dejar los márgenes de costura 2 cm para los costados, 1 cm para cuello, hombro y sisa, para el ruedo entre 3 ó 4 cm (dependiendo de la prenda que vayas a elaborar)

Te aconsejo que lo traces sobre un cartón o cartulina gruesa y haz pequeñas perforaciones en los puntos rojos, por donde puedes introducir la punta del lápiz para marcar los puntos de ambas pinzas en el papel.

De este modo conservarás el original en buenas condiciones, y con éste trazas otros patrones en los cuales puedas hacer modificaciones.

ESPALDA

El trazado de la espalda es básicamente el mismo del delantero, apenas con algunas modificaciones.  Sin embargo repetiré el paso a paso.


1) Del punto 1 hacia abajo llevar la medida 3 cm , Punto 2
2) Del punto 1 hacia la izquierda marca la medida ancho escote (AE), Punto 3
3) Del punto 3 a la izquierda marca la medida de hombro (MH) Punto 4
4) Del punto 4 hacia abajo marca la medida caída de hombro (CH) Punto 5
5) Del punto 5 hacia abajo marca la medida largo de sisa (LS) Punto 6.
6) Del punto 1 hacia abajo marca la medida de los puntos 4 y 6 marca el Punto 7, y traza una línea paralela a X desde el Punto 7
7) Del punto 7 hacia la izquierda marca la medida busto posterior (BP) Punto 8'
8) Busca el centro entre 5 y 6 y marca el punto A
9) Del Punto A hacia la derecha mete 1 cm y marca el punto B
10) Del punto 6 hacia arriba sube 3 cm Punto C
11) Unir 2 y 3 con una curva de cuello
12) Unir 3 y 5 con una recta
13) Unir 5, B, C y 8' con una curva de sisa
14) Del punto 1 hacia abajo llevar la medida del talle espalda (TE) Punto 9. Haciendo escuadra en 9 trazar una horizontal prolongada
15) Del punto 9 hacia abajo llevar la medida altura de cadera (AK) Punto 10. Haciendo escuadra en 10 trazar una horizontal prolongada.
16) Del 9 hacia la izquierda marcar la medida ¼ del contorno de cintura (CC) más 3 cm para pinza, marcar Punto 11
17) Del punto 10 hacia la izquierda marcar la medida ¼ del contorno de Cadera (CK) Punto 12
18) Unir los puntos 8 y 11 con una recta
19) Unir los puntos 11 y 12 con una curva muy suave

Trazado de pinza espalda
1) De los Puntos 7, 9 y 10 llevamos la medida 1/2 Separación de Busto (SB), marcamos y unimos los Puntos F y G como se muestra en el esquema.
2) Del punto 1 bajamos Altura de Busto (AB) y marcamos un asterisco (*)
3) Del Punto 1 hacia abajo llevamos 3 cm, Punto 2
4) Haciendo escuadra en asterisco (*) a la izquierda dibujamos una horizontal que se intercepte con la línea de Separación de Busto, marcamos Punto D
5)  Del punto D hacia F bajamos 2 cm y marcamos un asterisco (*)
6) A cada lado del Punto F llevamos 1,5 cm y marcamos  asteriscos (*)
7) Del Punto g hacia arriba llevamos 7 cm, marcamos asterisco (*)
8) Unimos con línea recta como se muestra en el esquema para formar la pinza delantera del cuerpo.
